Как проверить у объектива бэк-фокус и фронт-фокус?

Статья расскажет о том, как проверить объектив, подключенный к камере и пользоваться мишенью. Объектив будет проверяться на бэк-фокус (back-focus) и фронт-фокус (front-focus). Шкала будет использована для проверки автофокуса. Стоит учитывать, что автоматическая фокусировка может смещаться в зависимости от освещения.

1. Как распечатывать мишень

Распечатывать мишень лучше на лазерном принтере из интерфейса графического редактора. Скачиваем PNG-файл и открываем в Photoshop. Галочку "Resample Image" нужно снять, а разрешение установить на 300 DPI. Размер изменяться не должен, только разрешение.

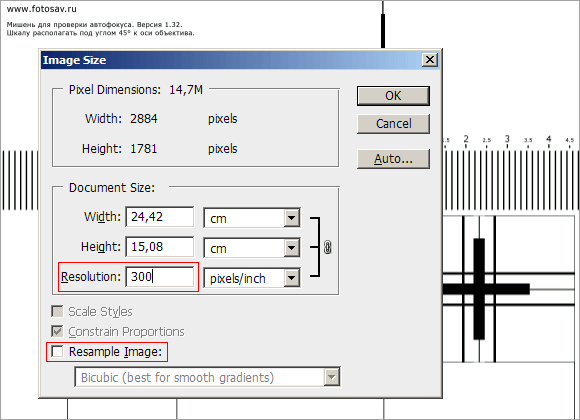

Подготовка к печати — изменение разрешения без увеличения размера (без Resample)

Открываем меню "File ->Print...", и устанавливаем ориентацию "Landscape". Печатаем на листе формата A4. Опция "Scale to Fit Media" должна быть выключена. Шкала не будет занимать весь лист. Она будет размером 24 x 15 см. Если Фотошопа нет, тогда можно распечатывать DOC-файл, который также есть в архиве.

2. Принцип использования мишени

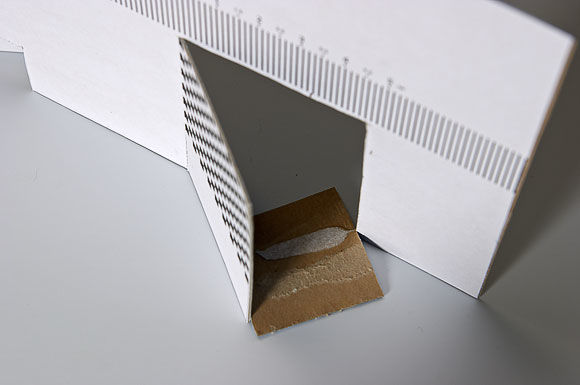

Для тестирования автофокуса есть два способа. Первый способ предполагает вырезание шкалы с мишенью с последующей наклейкой на картон. Чтобы было удобнее, под мишень можно установить распорный квадрат со сторонами по 46 мм.

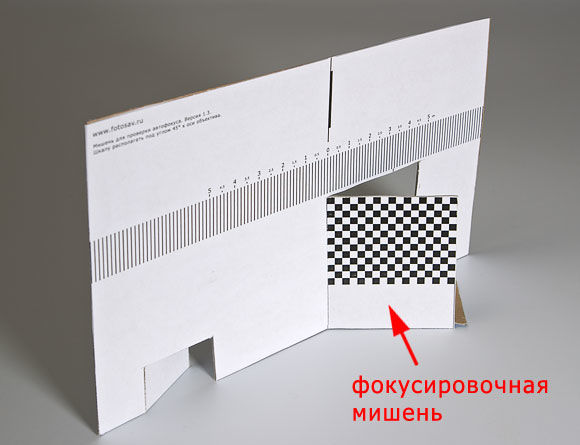

Шкала с мишенью. Внешний вид версии 1.32 слегка отличается от той, что на рисунке.

Ставим мишень на стол. Она должна быть перпендикулярна оси объектива. Пользуемся центральной точкой фокусировки. Дистанция до объектива должна быть такой, чтобы в кадре были деления шкалы. Именно по ним будет оцениваться точность автофокуса. Метка фокусировки не должна выступать за пределы мишени. Запас размера сделайте таким же, как и сама метка (см. скриншот.):

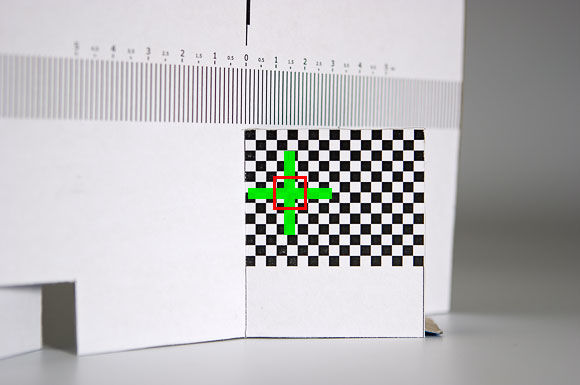

Тест на бэк-фокус: фотоаппарат 300D, оптика EF 24-70 f/2.8 L, диафрагма f/2,8, фокусное расстояние f=50мм, расстояние до мишени = 61 см. Красная рамка - это метка фокусировки в видоискателе, зеленый — реальная площадь покрываемая датчиками автофокуса. Объектив точно попал в точку — ГРИП распределяется по центру шкалы (большой размер)

Тестирование автофокуса проводится по следующей схеме: сначала фокусировку сбиваем в одну сторону, наводим на мишень и фотографируем. Затем производим те же действия, только фокусировку сбиваем в другую сторону. Получившиеся снимки лучше всего рассматривать на компьютере.

Не стоит забывать, что каждая камера имеет свой допуск погрешности автофокусировки. Камеры Canon моделей 300D, 350D осуществляют фокусировку в пределах ГРИП. 1Dxx, 20D, 400D, 30D, 7D, 5D имеют более совершенную и точную систему автофокуса. Модели камер 1Dxx имеют в три раза более точный фокус, который составляет 1/3 ГРИП. Камеры 20D, 5D, а также 30D, 400D имеют точность в два раза больше — 1/2 ГРИП.

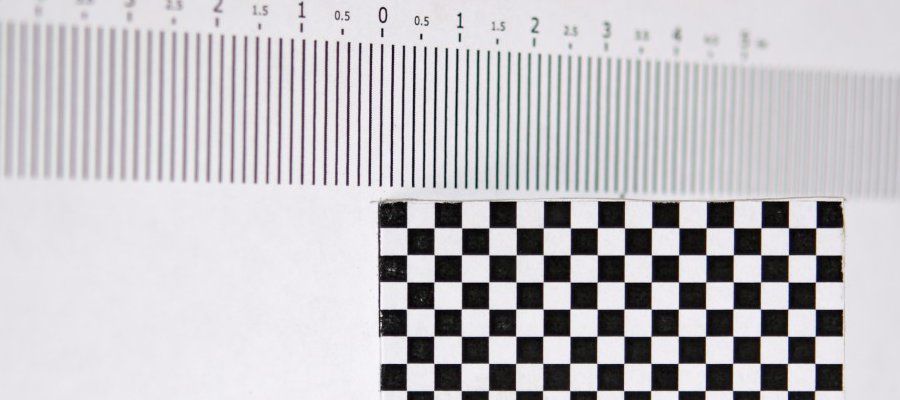

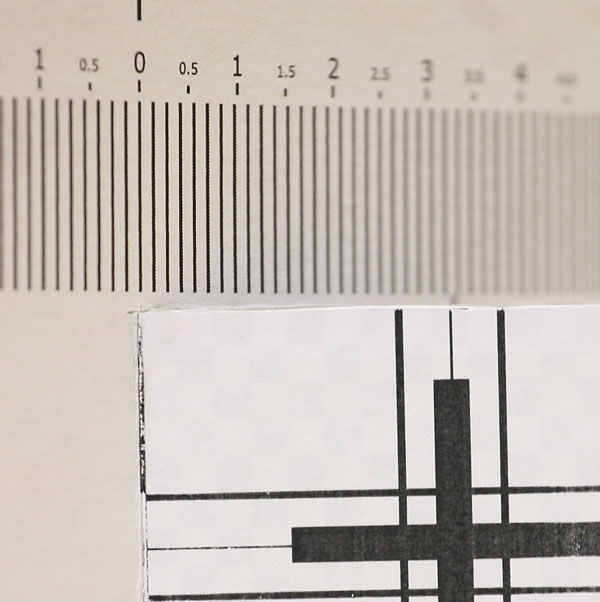

Проверка на бэк-фокус: фотоаппарат 5D, оптика EF 70-200 f/4 L, освещение - флуоресцентные лампы. На снимке видно смещение ГРИП назад, однако, автофокус в её пределах.

Вычисляя ГРИП, допуск кружка нерезкости равняется 0,035 мм для 1Ds, 5D (формат 24x36 мм), для 1D Mark II, 1D Mark III (кроп 1,3x) допустимый круг нерезкости составляет 0,027 мм, а для 30D, 400D (кроп 1,6x) — 0,022 мм.

Примечание. Данный способ удобен тем, что применение штатива не обязательно. Камера и мишень располагаются на столе. Для исключения шевеления камеры во время нажатия на кнопку, её нужно прижимать к столу.

3. Фокусировка по толстой линии

Во втором способе будет проводиться тестирование автофокусировки по линии над шкалой. Лист со шкалой нужно положить на стол. Камера должна располагаться на штативе. Следует обратить внимание на то, чтобы линия располагалось горизонтально.

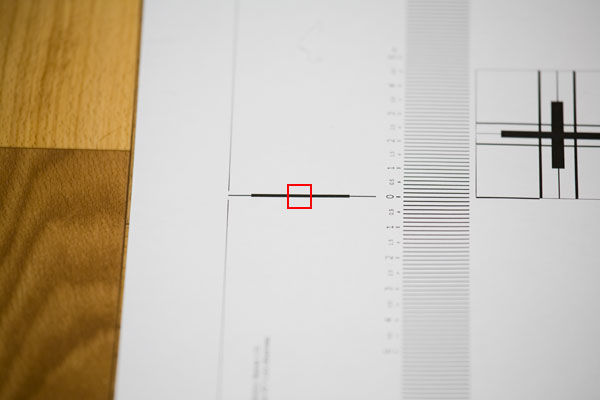

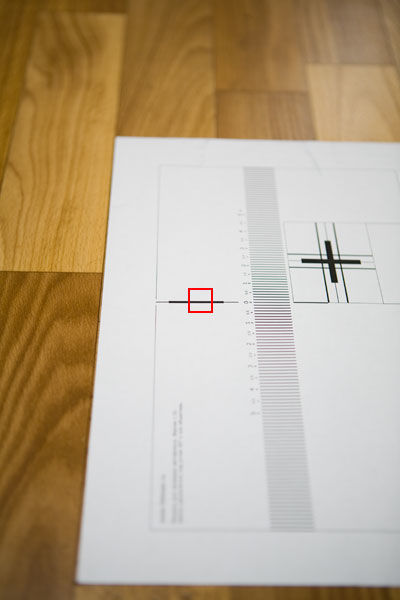

Проверка на бэк-фокус — фокус по толстой линии, мишень находится на полу, а камера - на штативе. Красный цвет - это метка в видоискателе. Фокус наводится по горизонтальной линии

Внимательно следите за тем, чтобы метка фокусировки в видоискателе не подходила близко к шкале. Это может дать погрешность и автофокус наведется по одному из делений шкалы. Точку фокусировки нужно выносить на некоторое расстояние от шкалы.

4. Чувствительность автофокусировки и максимальная диафрагма

При установке светосильного объектива с f/2,8 или светлее у большинства камер центральная точка фокусировки получает большую чувствительность. К примеру, у камеры 5D чувствительность датчика к вертикальным линиям повышается в два раза, для 1Ds II — в три раза.

Проверка на бэк-фокус. Мишень располагается на полу, камера направлена к полу под углом 90° — фокус по вертикальной линии

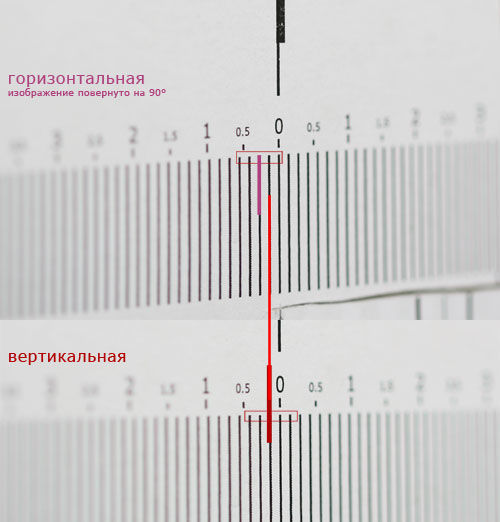

На следующем рисунке отчетливо видно, что в обоих случаях автофокусировки (по горизонтальной и вертикальной линиям) ГРИП слегка смещена вперед. Фокусировка по вертикальной линии получилась более точная.

Тест автофокуса: фотоаппарат 5D, оптика EF 24-70 f/2.8 L, освещение — лампы накаливания. Чувствительности автофокусировки к вертикальным линиям в два раза сильнее чем к горизонтальным

Примечание. Новые камеры (Canon 5D II, 7D) со светосильными объективами (f/2,8 и светлее) получают повышение чувствительности датчика как к вертикальном, так и к горизонтальном направлении

5. Автофокуса при разном освещении

Многие новые камеры получили функцию точной доводки автофокуса - AF micro adjustment или же AF fine tuning. Сейчас такую функцию можно встретить на камерах Canon 1D III,1Ds III, 1D IV, 50D, 5D II, 7D, Nikon D3x, D3, D700, D300, Pentax K20, Sony A900. Мишень со шкалой может использоваться для точной настройки автофокуса.

Не стоит спешить настраивать свою оптику. Многие объективы имеют различные погрешности в работе автофокуса при различном освещении. В качестве примера можно рассмотреть камеру 5D с объективами EF 70-200/4L, EF 100/2.8 MACRO USM, EF 24-70/2.8L. При флуоресцентном свете ГРИП смещается назад, при дневном работает идеально, а вот при лампах накаливания смещается вперед.

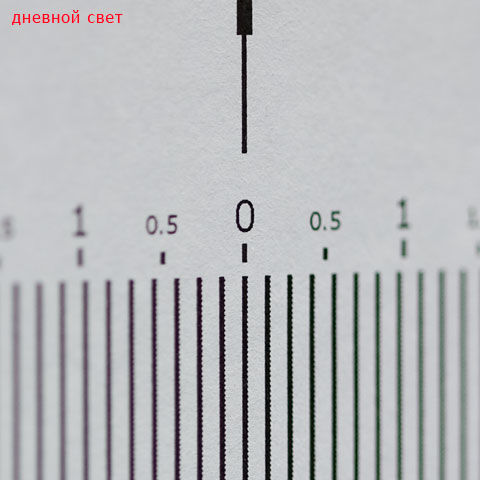

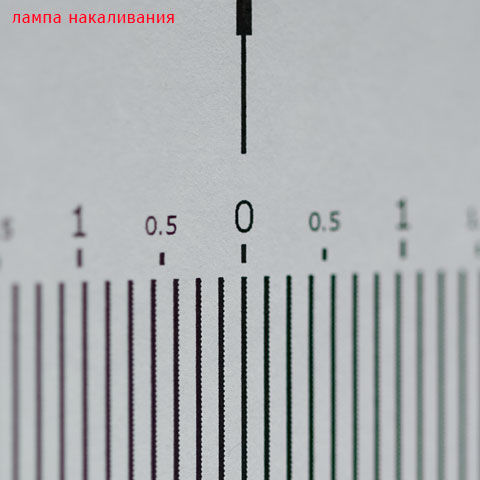

Работа автофокуса в различном освещении: фотоаппарат 5D, оптика EF 100/2,8 MACRO USM. Два снимка выполнены в одинаковом положении камеры и мишени. Дневной свет дает точное попадание. Лампа накаливания дает смещение ГРИП немного вперед

Однако, это явление не систематично. К примеру, объектив EF 100-400L при любом освещении работает идеально. В официальном руководстве к 5D II говориться о том, что точную настройку нужно выполнять перед съемкой в том месте, где фотограф непосредственно будет работать.

6. Повышение точности фокусировки

• Использование светосильных объективов. Прежде всего, будет лучше обзор в видоискатель (картинка будет ярче). Камера обычно имеет повышенную чувствительность авфтофокусировки со светлыми линзами.

• Пользоваться аксессуарами для видоискателя. К примеру, можно использовать угловой видоискатель от Canon Angle Finder C, который может в 2,5 раза увеличивать изображение.

• Может быть полезной функция LiveView с увеличением - это использование ЖК дисплея вместо видоискателя .

• По возможности стоит выбирать для автофокусировки контрастные детали. Это даст возможность изменить ошибочную фокусировку.

• Пользоваться точной настройкой автофокуса (в тех моделях, где есть такая возможность) для определенных условий освещения.
