Ремонтируем Nikon 18-70mm F/3.5-4.5

Часто объективы грешат появлением зоны нерезкости на части фотографии. Причем эта нерезкость является техническим изъяном оптики, а не кривыми руками фотографа. Рассмотрим пример ремонта оптики 18-70mm F/3.5-4.5для DX камер. Как обычно это бывает, разбирать намного легче чем собирать, поэтому на всех мелочах остановимся отдельно.

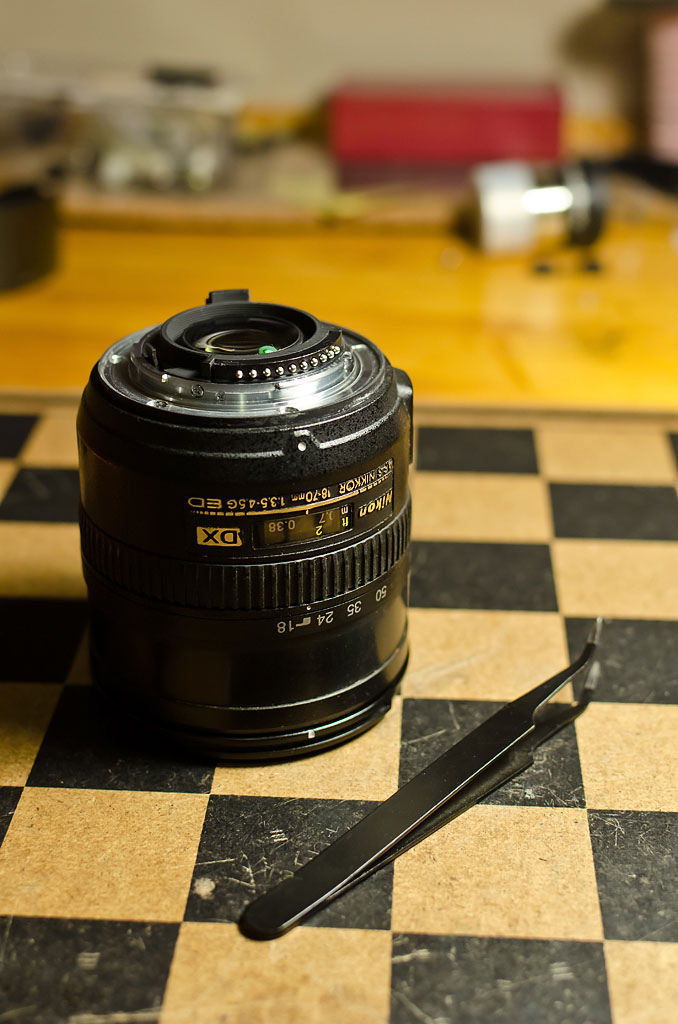

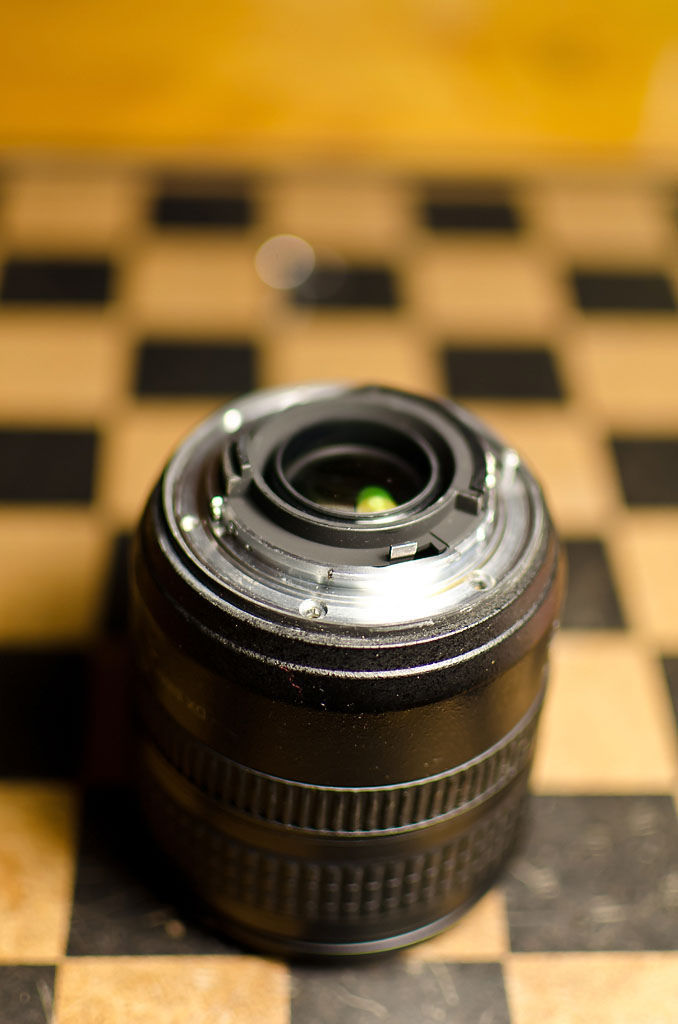

1. Началом разборки будет крепление байонета. Откручиваем 4 винта:

2. Контактная группа байонета крепится к электрической плате гибким проводом. Пластиковая скоба коричневого цвета поднимается вверх и провод освобождается.

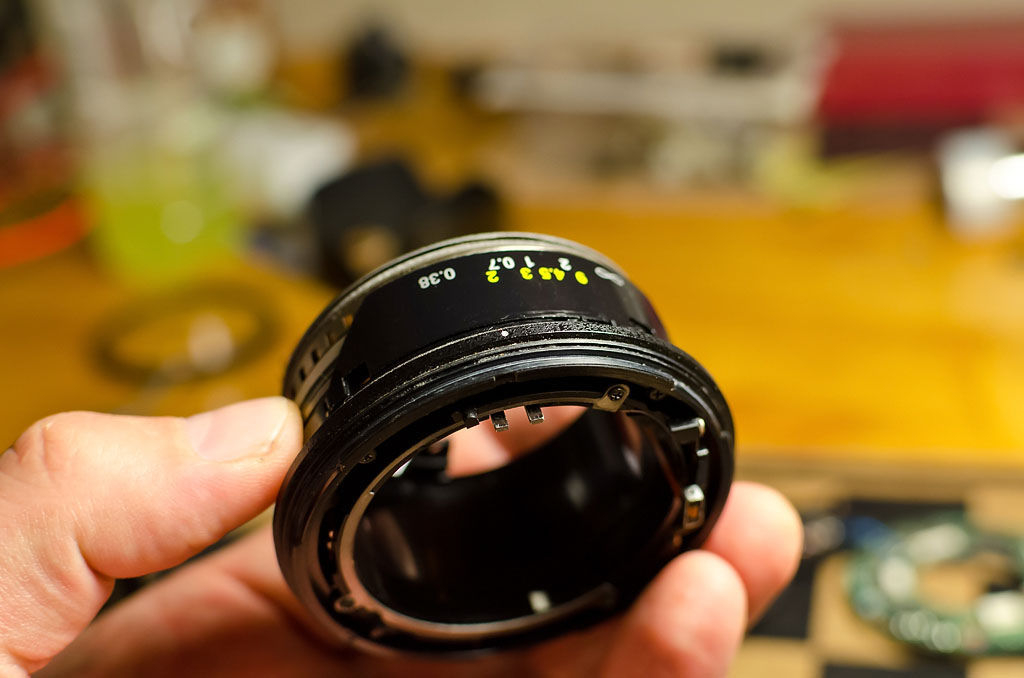

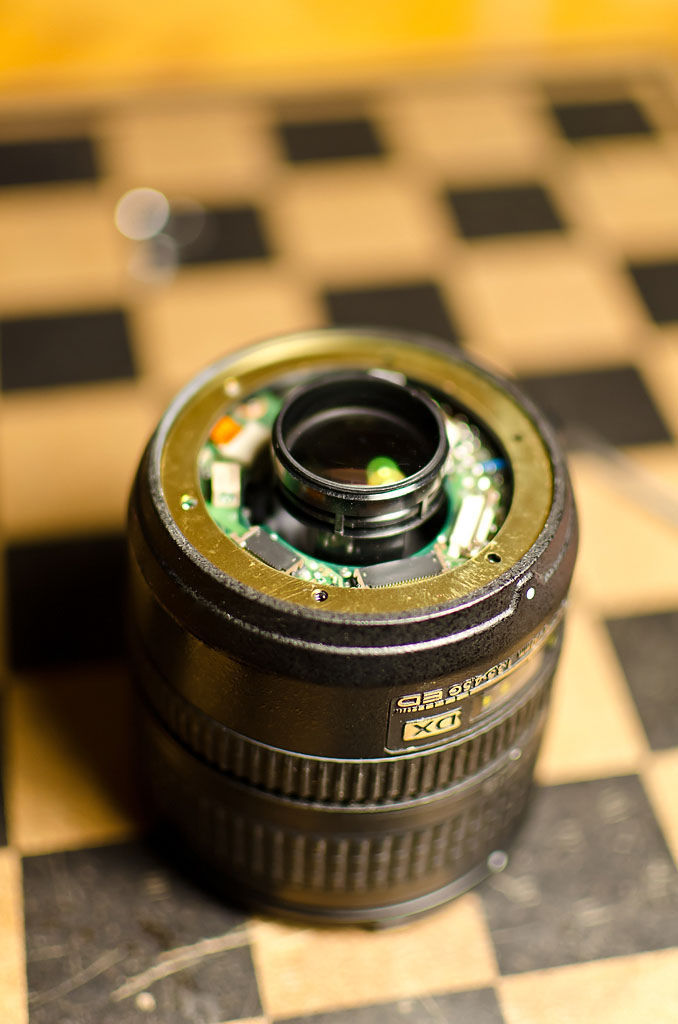

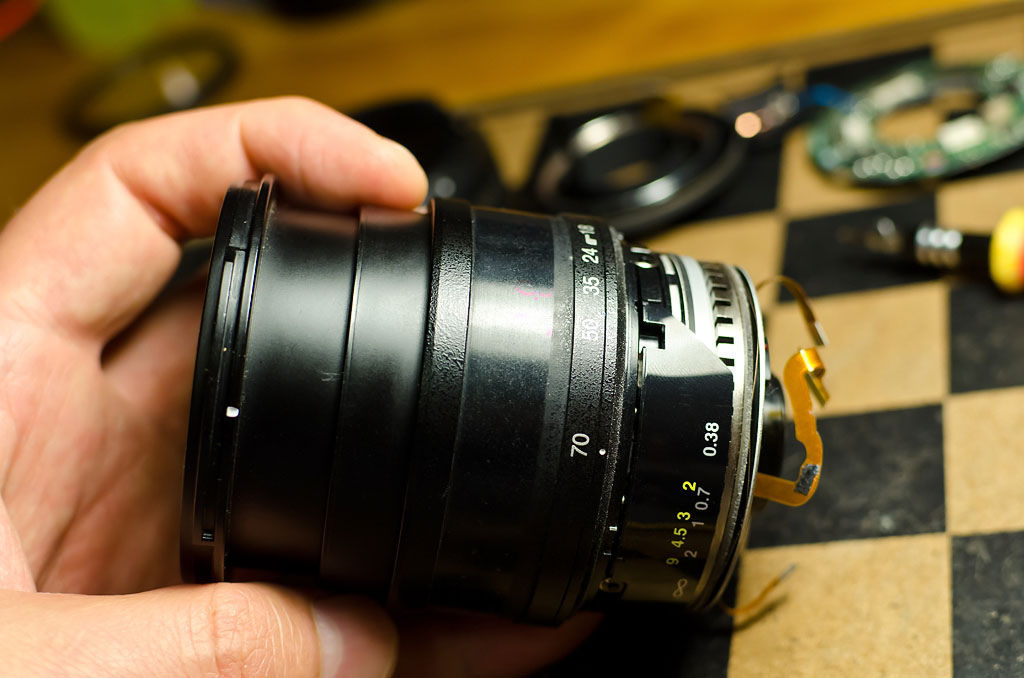

3. Снимаем не спеша верхнюю часть. Переключатель фокусировки приподнимается вверх и отделяется от корпуса.

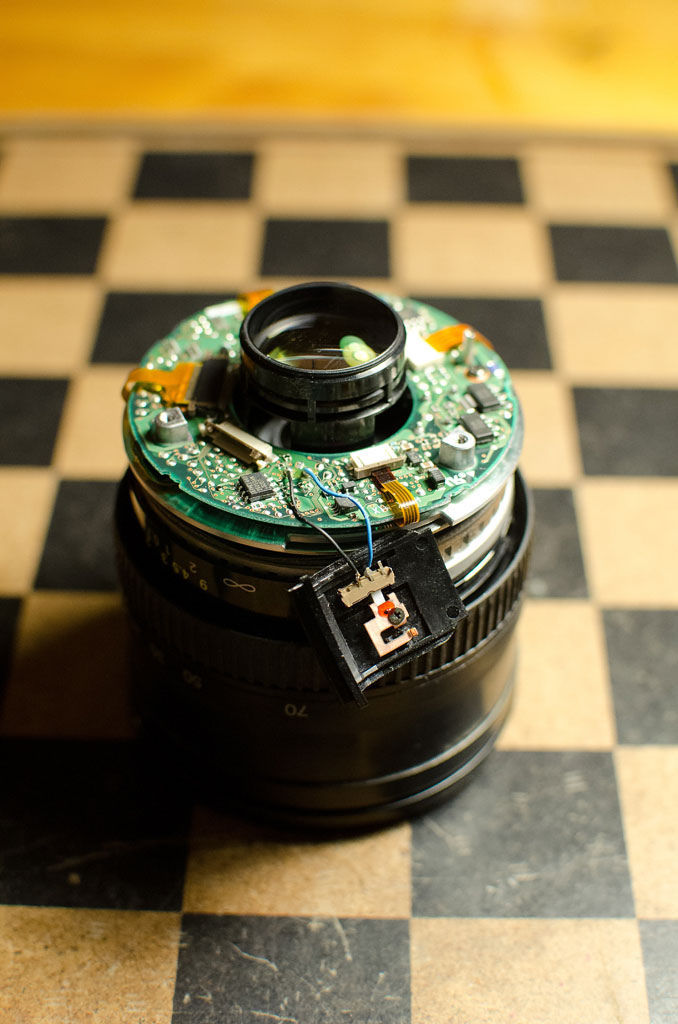

4. Пайка проводов очень хрупкая. Если они отламаются, нужно припаять всё на место. Без навыков пайки микросхем будет трудно, а без подходящего паяльника можно прожечь плату.

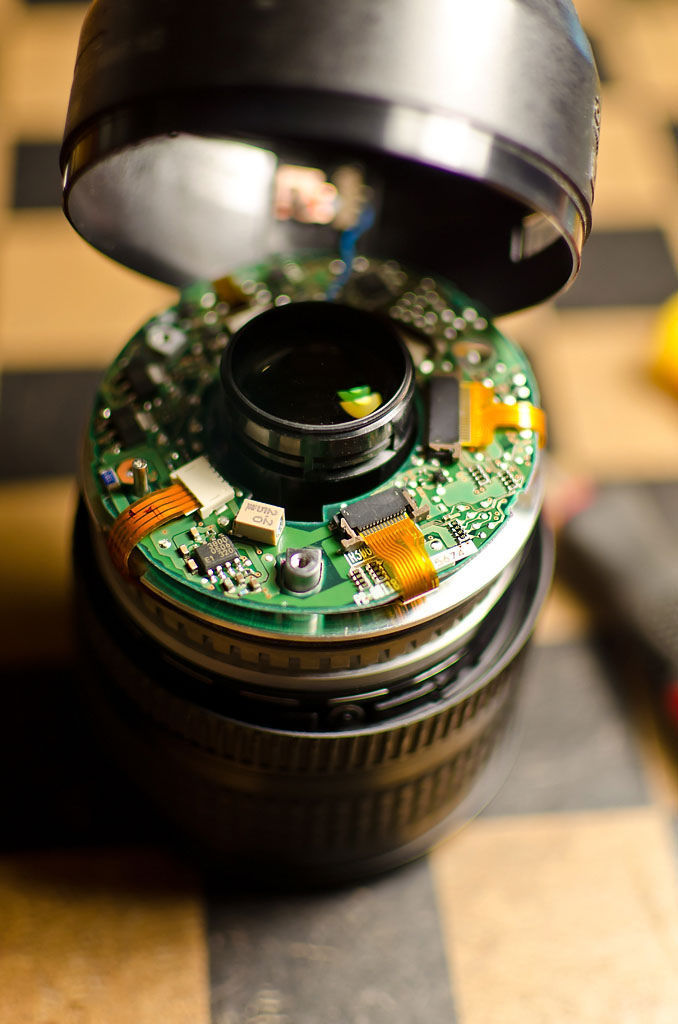

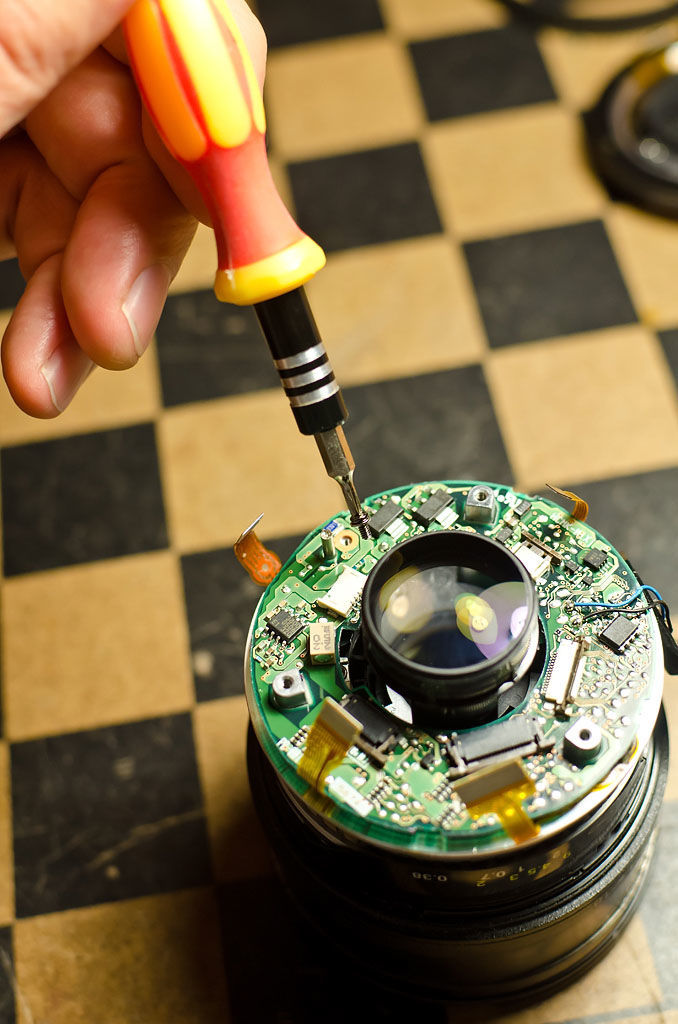

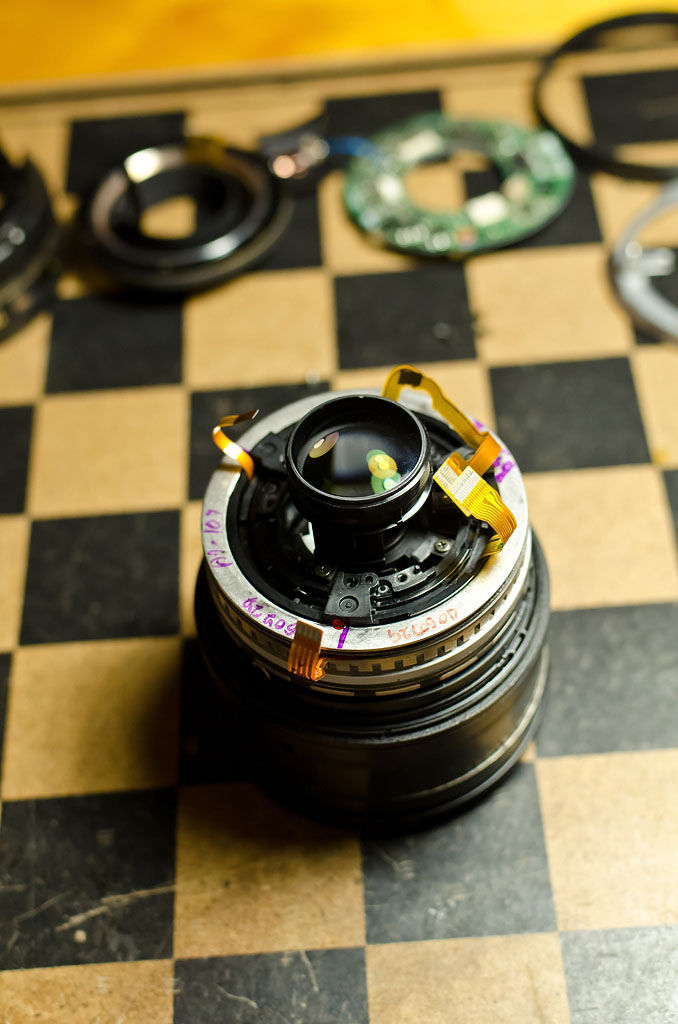

5. Отключаем все имеющиеся разъемы. ESD - плату трогаем только сбросив статический заряд с тела или заземлившись. Откручиваем винт крепления платы и снимаем её. Прячем в заранее подготовленный пластиковый пакет.

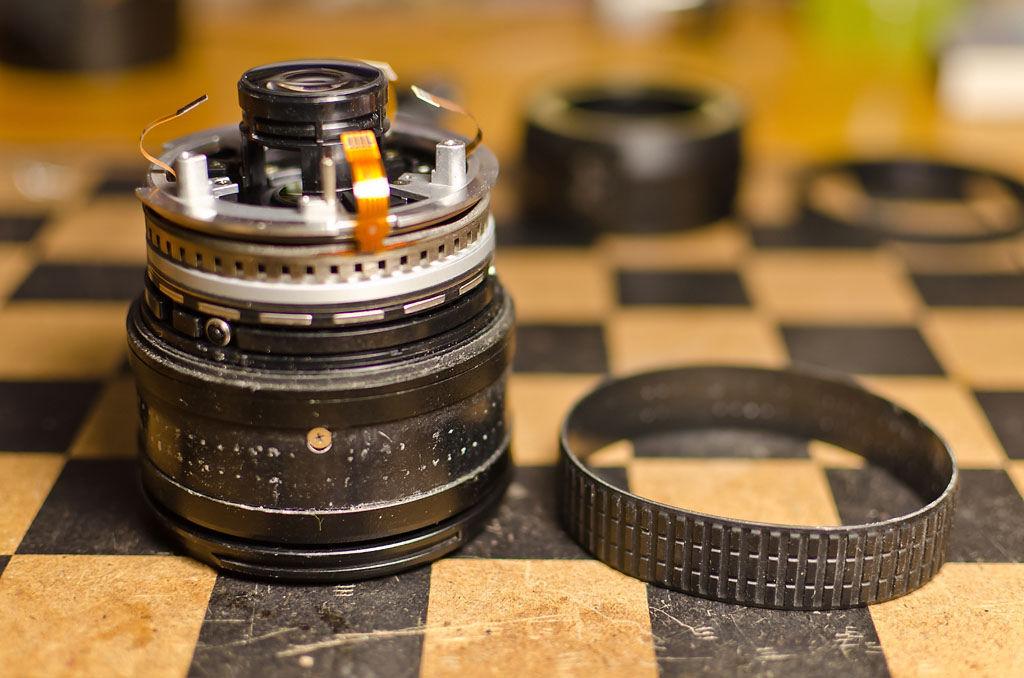

6. Снимаем кольцо фокусировки. Под ним находится маленький винт, который нужно открутить.

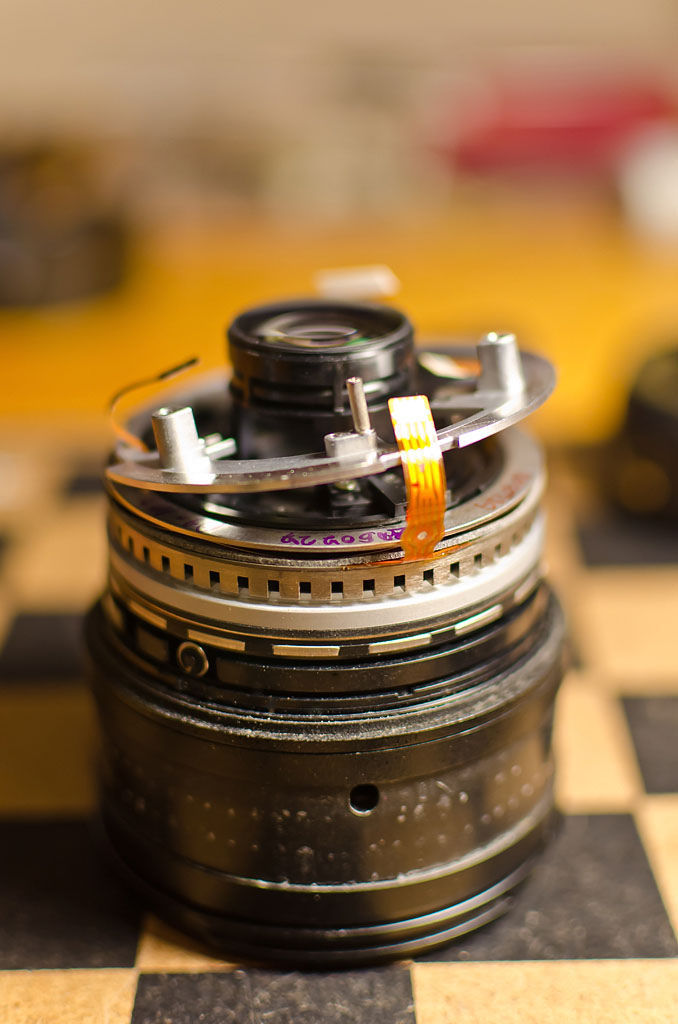

7. Сверху вывинчиваем три черных винтика и демонтируем металлический фрейм.

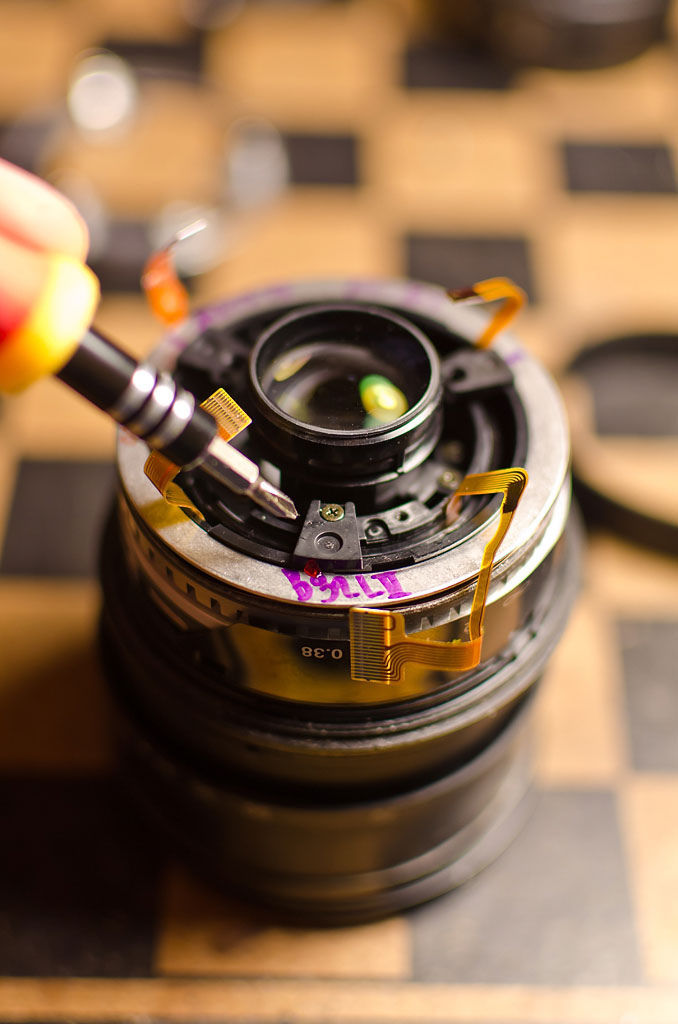

8. Откручиваем крепление ультразвукового мотора (USM).

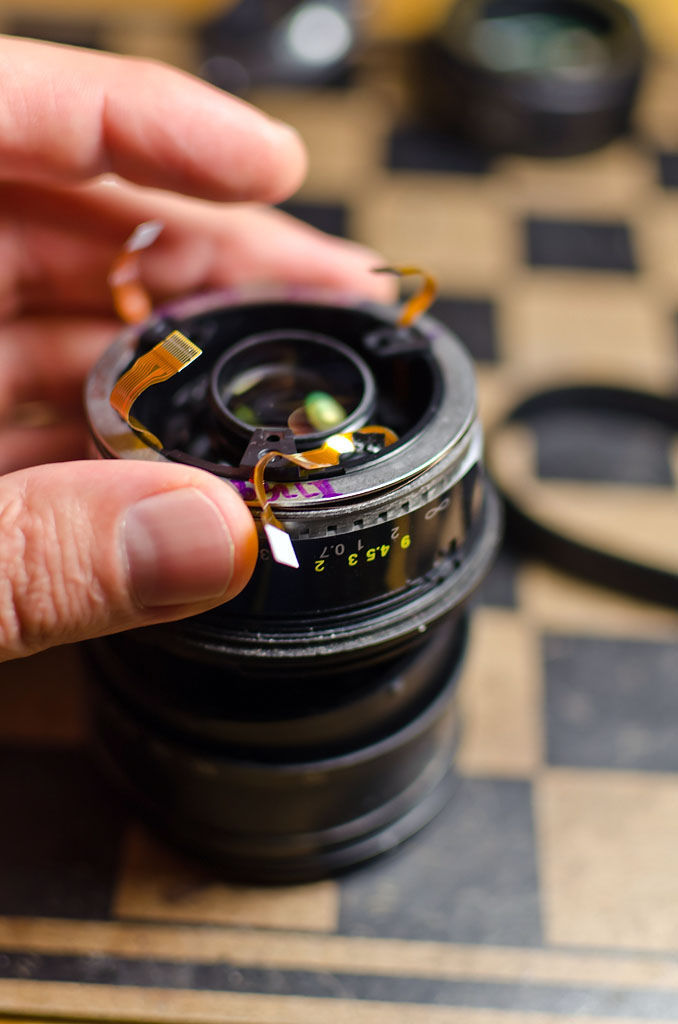

9. Аккуратно снимаем мотор. Следим за шлейфами. Они очень легко могут повредиться.

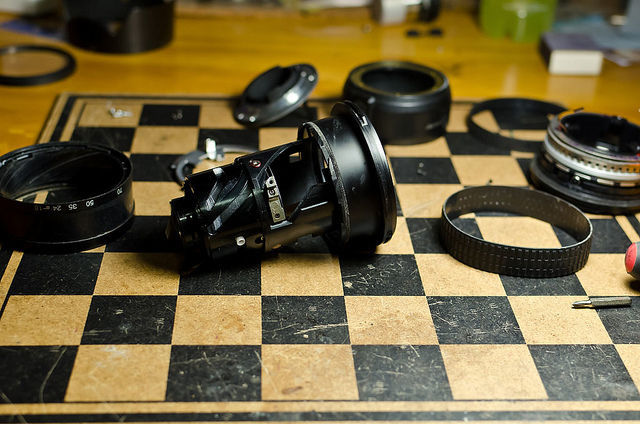

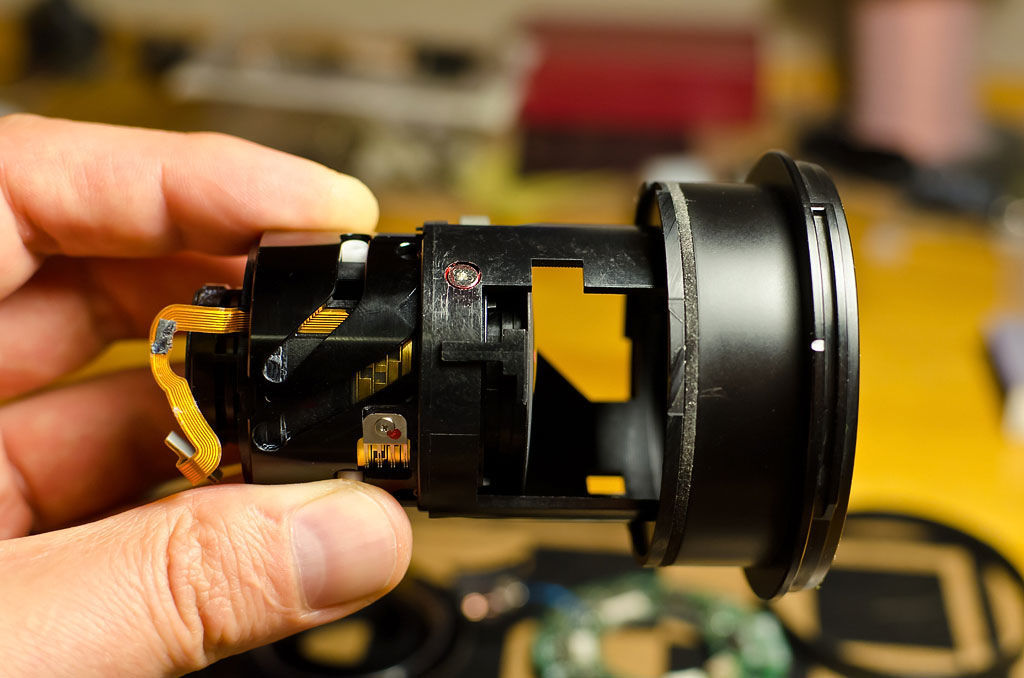

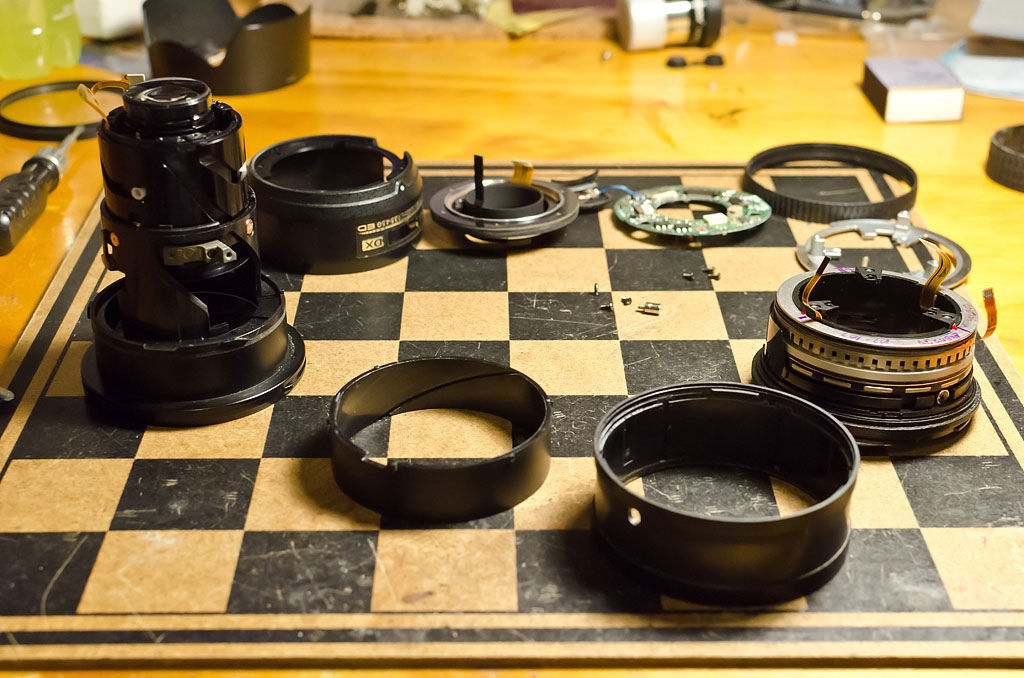

10. Снимаем механизм регулировки фокусного расстояния и остаётся в объективе только оптический блок. Его разбирать не будем, так как юстировку оптики потом произвести дома практически нереально без особых навыков и оборудования. Тут следует уделить внимание пыли на внутренней линзе. Если объектив в работе давно, наверняка там будет достаточно много мусора.

11. Причина разборки объектива - это устранение нерезкости в части кадра. Появляется эта нерезкость из-за того, что раскручиваются винты с красным лаком и у линз появляется люфт. Винты закручиваются и фиксируются от раскручивания лаком. Подвижные элементы лучше смазать специальной смазкой, которая не разъедает пластмассу. Органические и минеральные масла не подходят. Сгодится литиевая смазка.

12. Теперь нужно быть очень внимательным. Обратная сборка:

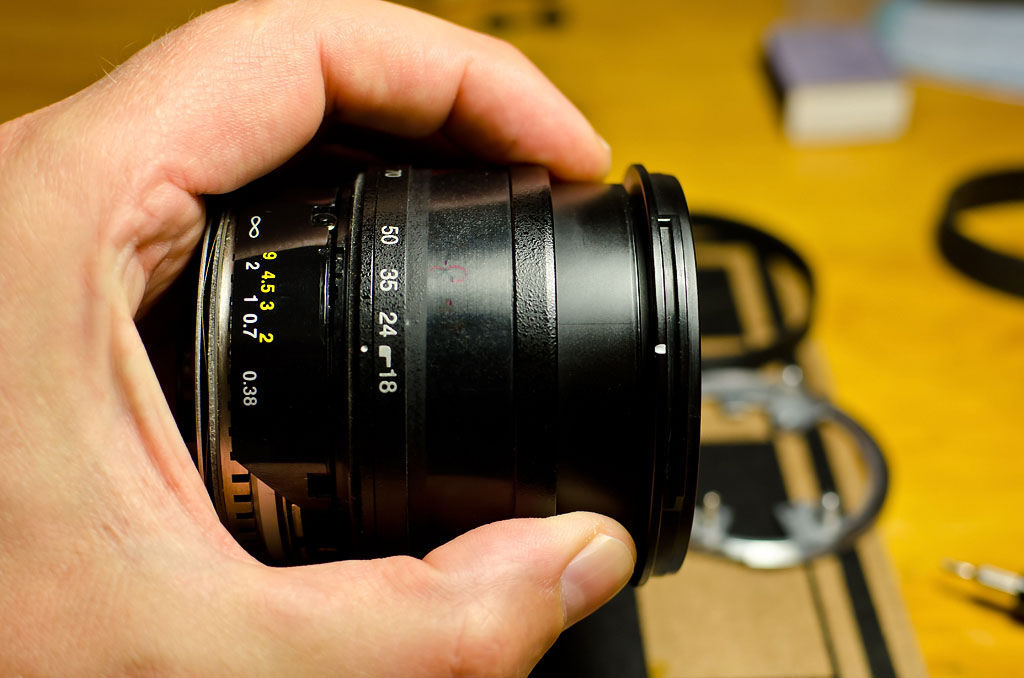

Оптический модуль задвигаем до конца. В данном случае это будет 18мм.

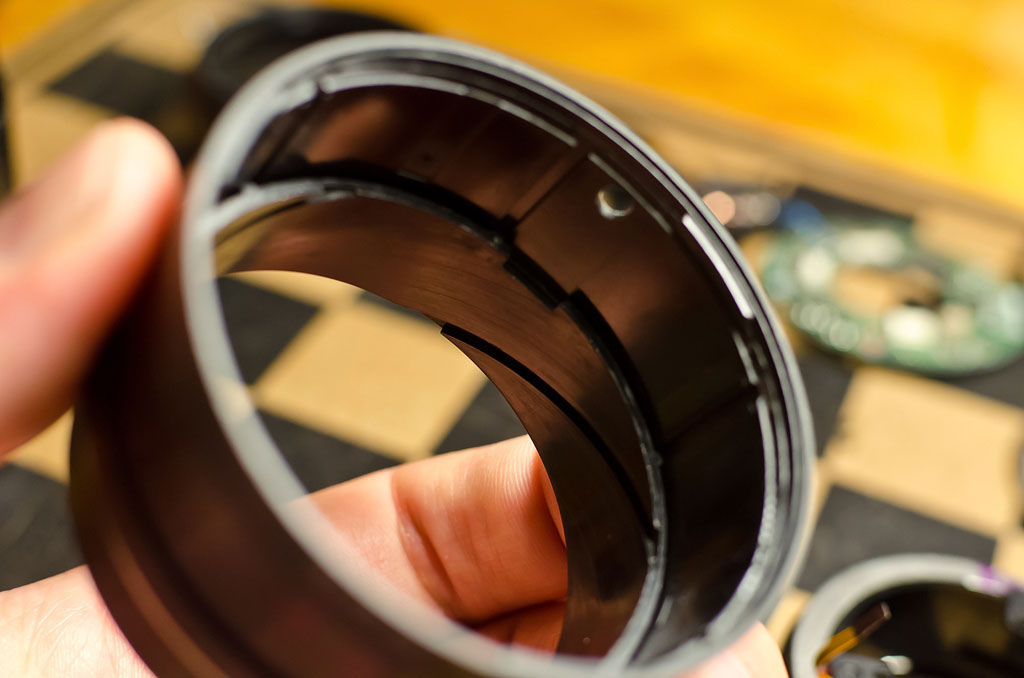

13. Устанавливаем меньшую втулку механизма фокусировки в большую втулку. Разрез внутренней втулки должен совпадать с с отверстием во внешней. Передвижение внутренней втулки должно создавать телескопирование.

14. Далее займёмся ультразвуковым мотором. Берём скобу и поворачиваем её положение, установив напротив белой точки. В дальнейшем будет проще совмещать части. На оптическом модуле язычок так же поворачиваем.

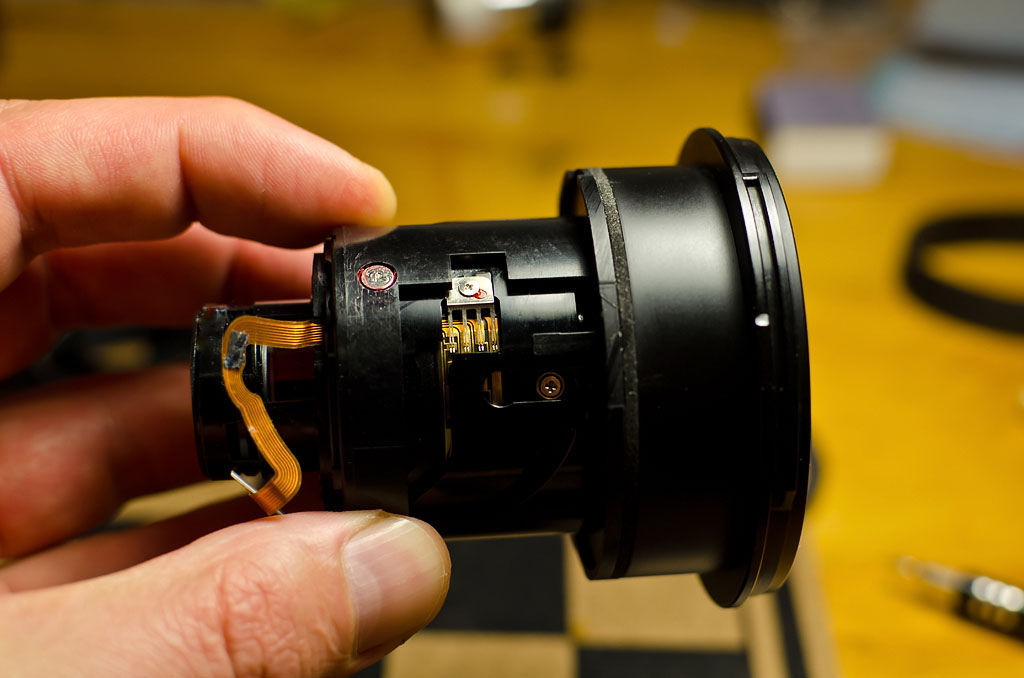

15. Телескопический элемент устанавливаем на мотор. Точка должна располагаться у отметки 18.

16. Три направляющих на оптическом блоке совмещаем с пазами на втулках. Далее ввинчиваем оптический блок в блок втулок. Внешняя должна вывинтиться на всю длину.

17. Теперь внимательно! В тот момент, когда оптический блок полностью вкручен во внутренюю втулку, очень аккуратно вталкиваем внутреннюю втулку во внешнюю по направляющим. Немного шевелим оптический блок в разные стороны, чтобы язычок наведения резкости попал на своё место в скобу.

18. Не двигая ничего поворачиваем объектив передней линзой вниз и убеждаемся, что крепёж мотора находится на своём месте.

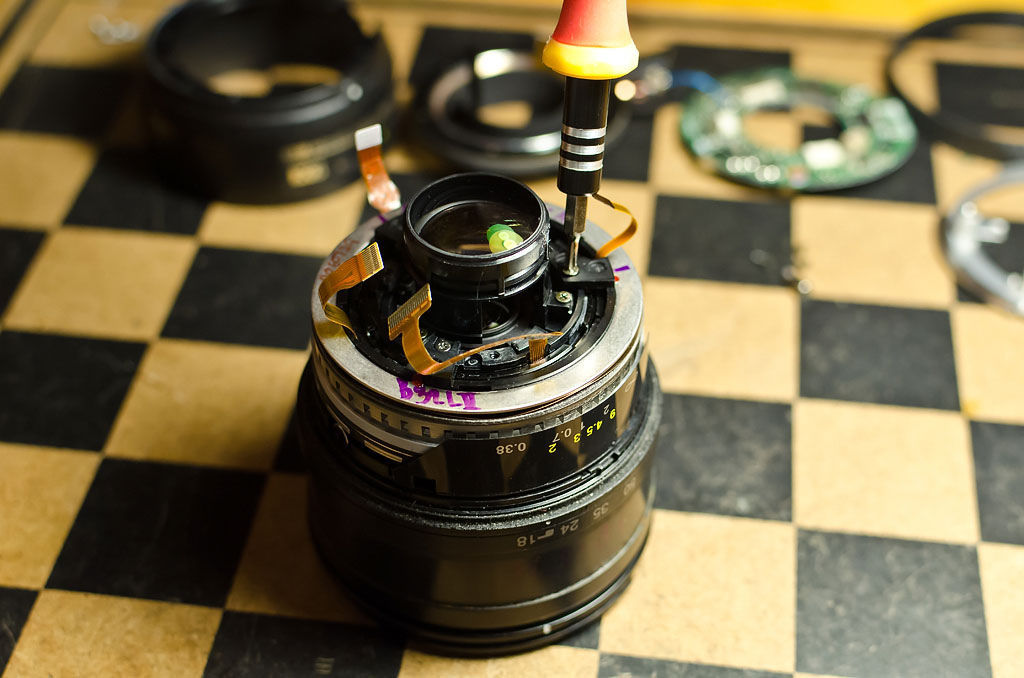

19. Прикручиваем мотор тремя винтами.

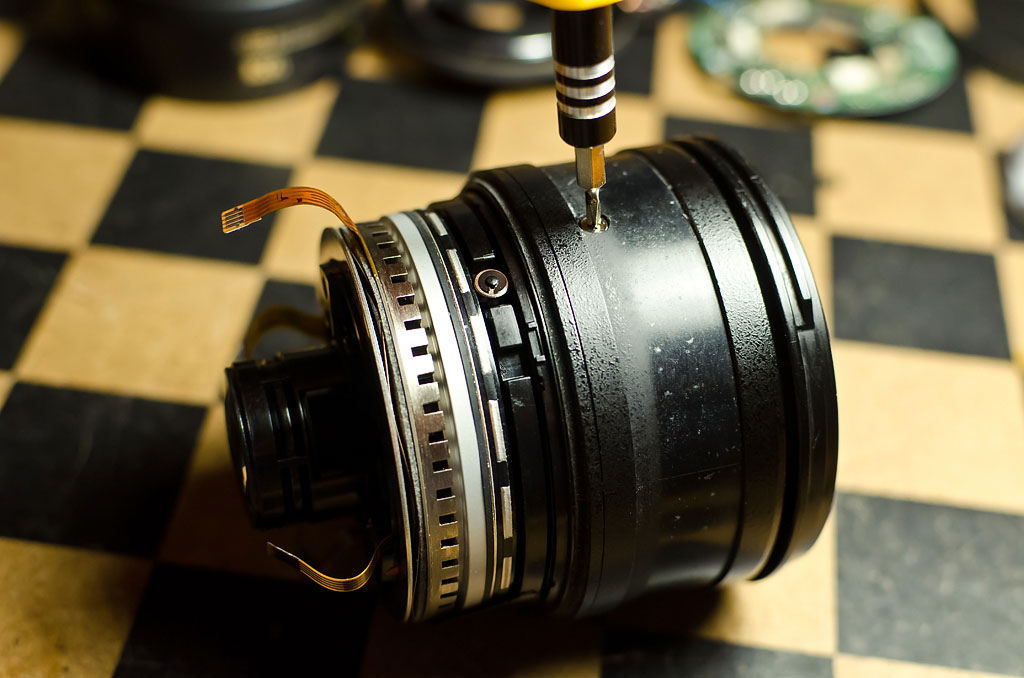

20. Прикручиваем кольцо регулировки фокусного расстояния винтом.

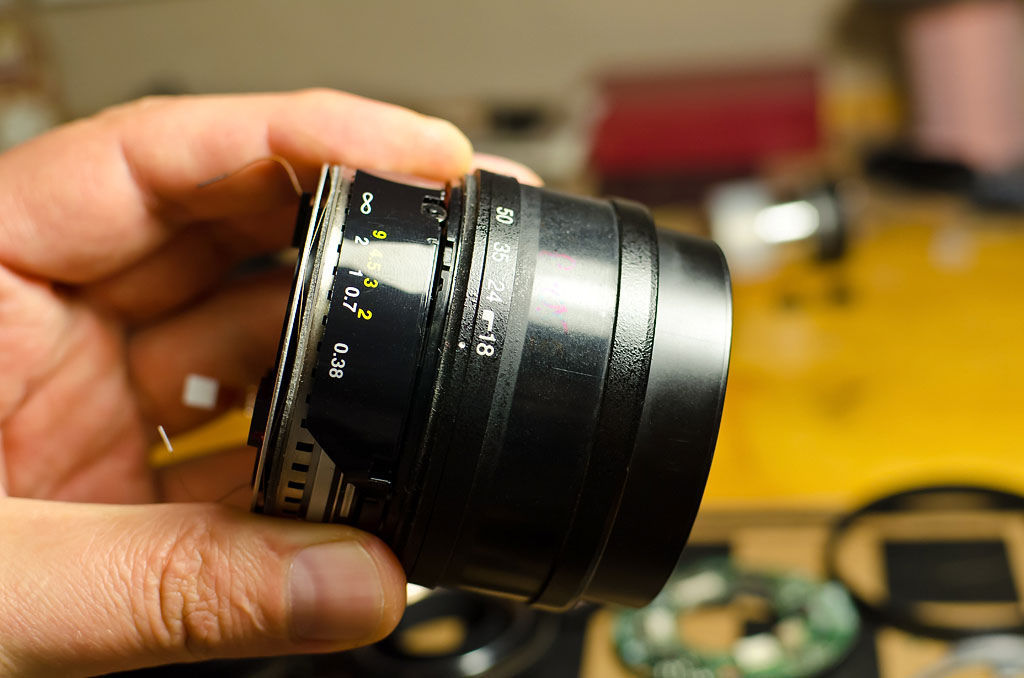

21. Теперь можно проверить, как двигается оптическая группа при регулировке фокусного расстояния и как работает механизм наведения резкости. Можно подвигать ротор мотора. При этом линзы должны свободно двигаться. Самое страшное позади.

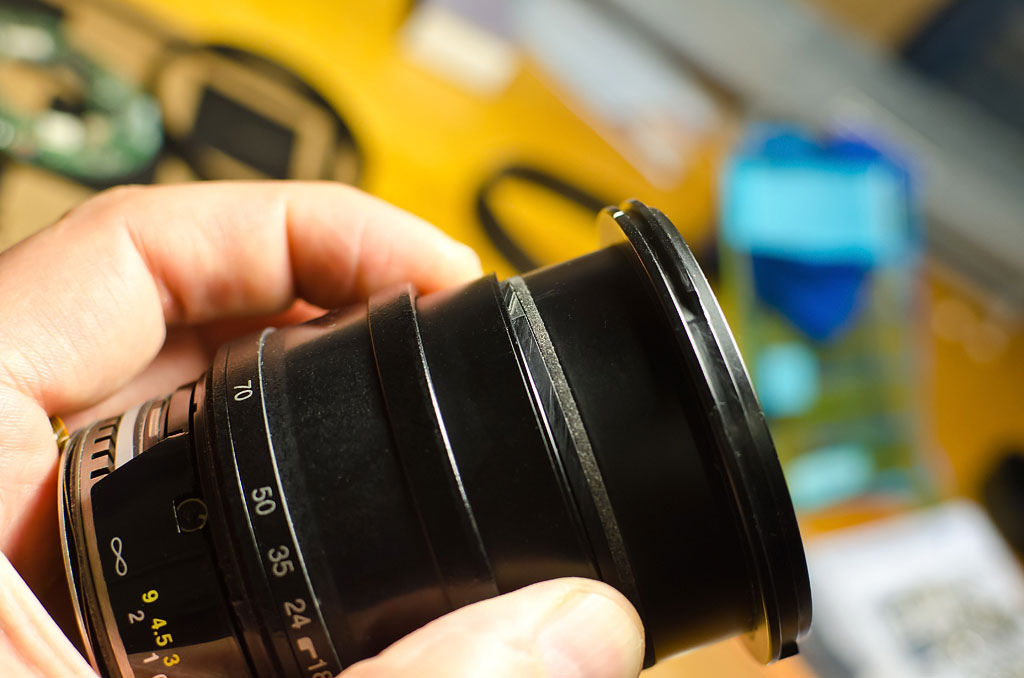

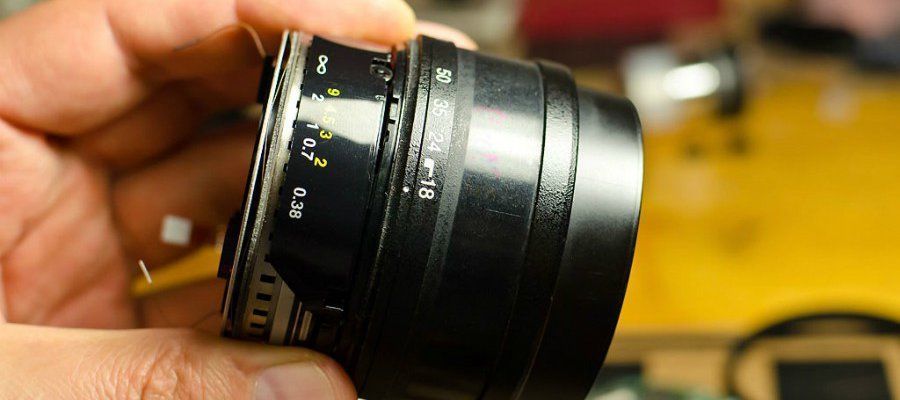

22. Дальнейшую сборку выполняем в обратном порядке. Главное не забыть одеть кольцо регулировки фокусного расстояния и следить, чтобы не отломались провода и шлейфы.

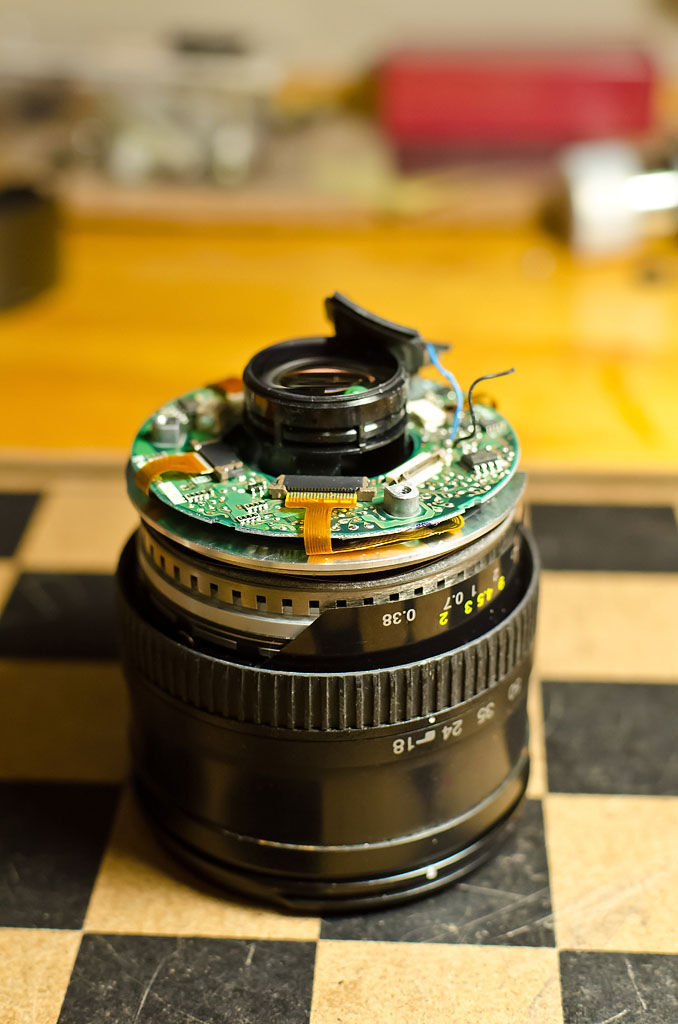

23. Шлейф кабеля байонета вставляется в разъем на плате пинцетом. Для работы руками очень мало места.

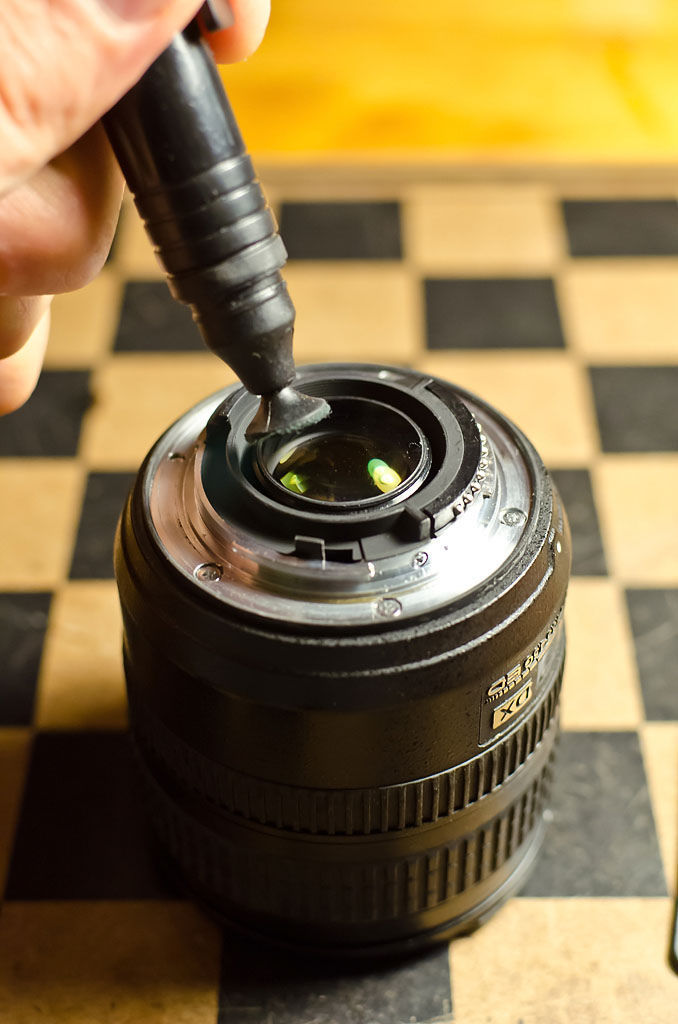

24. В финале сборки будет не лишним почистить линзы. Для этого используем специально подготовленный инструмент и выдуваем пыль сжатым воздухом. Работаем в чистом помещении.
