2. Монокль на основе макро-приставки “Lentar”.
Этот монокль собирается в основном из стандартных деталей; ломать и курочить ничего не требуется (ну, почти). Итак, имеем:
-фотоаппарат “Minolta XE-7” c байонетом Minolta MD,
-макро-приставку “Lentar” для данного байонета,
-макро-фильтр неизвестного производителя (положительный мениск с фокусным расстоянием 135мм),
-T-адаптер как источник еще одной ответной части байонета MD,
-кольцо-переходник с резьбы 49мм на 55мм (как раз резьба линзы-макрофильтра),
-резиновую бленду “Quantaray” c резьбой 55мм для длиннофокусного объектива (бленда нужна не широкоугольная, так как широкоугольная задевает за рельсы “Lentar’а”),
-прозрачный УФ светофильтр 55 мм и пластиковую диафрагму с внешним диаметром, соответствующим внутреннему диаметру светофильтра (чтобы легко входила и хорошо держалась)

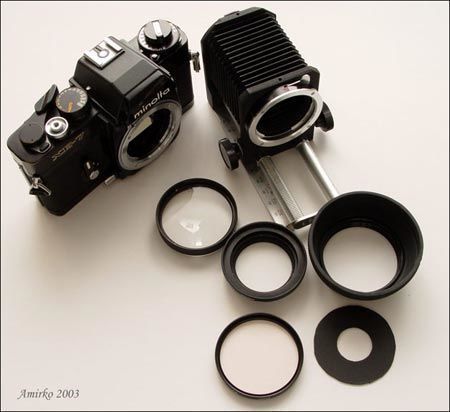

Вот оно все на картинке:

Изготовление монокля

Работа начинается с линзы. Ее нужно перевернуть в оправе. Линза крепится в оправе резьбовым кольцом с двумя рисками, для того чтобы его отвернуть, нужен инструмент под названием spanner. Например, такой:

Изготовление монокля

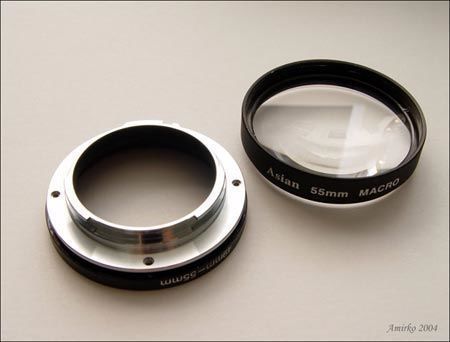

Если заказать не получается, можно симпровизировать нужный инструмент, взяв в руки напильник и лист стали или стальную же трубку подходящей толщины и размера…должно получиться. Итак, отворачиваем, переворачиваем и заворачиваем на место. Следующим шагом изготавливаем универсальный переходник с байонета MD на резьбу 55мм. Берем в руки T-адаптер (используется для подсоединения фотоаппарата к телескопам, микроскопам и тому подобному оборудованию). Штука недорогая (мой обошелся 13 долларов с доставкой) и полезная. Откручиваем от Т-адаптера ответную часть MD байонета с помощью все той же отвертки (см. выше описание разборки Zykkor’а) и приклеиваем к нему эпоксидным клеем переходное кольцо 49-55мм. Цифры 49 и 55 можно заменить по вкусу, у меня просто было это кольцо. Если ваш любимый размер, скажем, 49мм, то это может быть и кольцо 55-49mm, и 52-49…надеюсь, понятно. Приклеивать нужно точно, чтобы не нарушить симметрию создаваемого объектива. Такие инструменты, как циркуль, линейка, а также картонные шаблоны помогут в этом:

Изготовление монокля

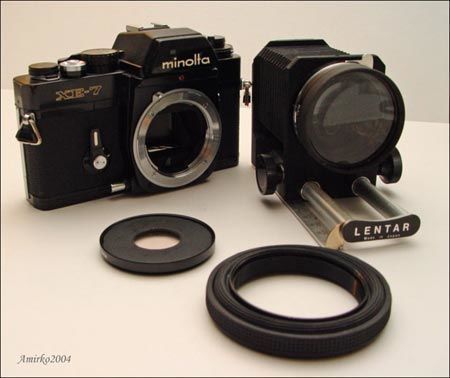

Обратите внимание на отверстия для болтиков крепления на байонете T-адаптера: они вывернуты при его разборке и отверстия использованы при склеивании для вящей прочности. Если перед склейкой заклеить их липкой лентой со стороны байонета, то жидкая эпоксидка в них затечет и намертво зафиксирует переходное кольцо. Итак, монокль готов! Собираем его в порядке: фотоаппарат, макро-приставка, T-адаптер/переходное кольцо, линза:

Изготовление монокля

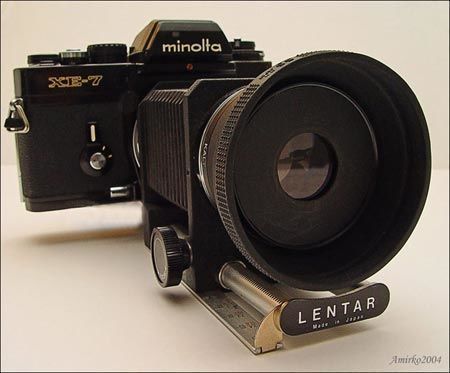

затем—бленда, светофильтр со вставленной диафрагмой. Вот конечный результат:

Изготовление монокля

Полученный монокль отличается от описанного выше Zykkor’ного двумя важными характеристиками: во-первых, он наводится на резкость от 30 см (а не от 2-х метров) и до бесконечности. И наводка очень удобна, в особенности со штативом. Во-вторых, это универсальная база для изготовления нескольких разнофокусных моноклей—только меняй линзу, все остальное сохраняется!

ТЕСТ
Итак, вашему вниманию предлагается самый первый, пробный тест полученного монокля на базе оправы “Zykkor’а”.
 Съемка производилась в условиях дневного освещения, утром, днем и вечером. Использовалась камера Minolta SRT MCII, пленка Fuji Reala 100, диафрагма с относительным отверстием f/6.14. Все кадры были отсканированы на сканерах Epson Perfection 1660 Photo и Epson Perfection 2400 Photo в режиме “transparency”, c использованием прилагаемого к сканеру адаптера для 35мм пленки, программой VueScan 7.6.8, c разрешениями 1600 и 2400 dpi. Полученные кадры корректировались в программе PhotoShop CS—исправлялся тональный и цветовой баланс. Каждый из снимков представлен в уменьшенном виде.

Примеры снимков, сделанных моноклем

Видно, что объектив способен выдавать более-менее резкие детали. Это видно на снимках 2 и 3. Насколько уместен его рисунок, кома…мне нравится, кома достаточно однородна по полю кадра, посмотрим, поснимаем еще с разными диафрагмами. Я не заметил влияния внутренних бликов и отсветов на изображение, хотя часть снимков была сделана против солнца.
