Ремонт фотоаппаратов с неисправной CCD матрицей

CCD (charge coupled device) представляет собой фоточувствительный прибор с зарядовой связью (ПЗС). Типичный ПЗС сенсор содержит несколько тысяч светочувствительных элементов в одном устройстве, служит как приемник изображения в фотоаппаратах, выполняющий функцию преобразователя свет - электрический сигнал. Элементы, иначе называемые пикселями, имеют размеры 36х13 мкм; из них построена прямоугольная матрица, представляющая собой светочувствительную поверхность.

Remont_fotoapparatov_s_neispravnoy_CCD_matritsey

Неисправности фотоаппаратов с дефектом CCD матриц встречаются нередко. В первую очередь это касается фотоаппаратов 2000-2004 гг. выпуска, когда дефект ПЗС сенсоров носил характер «эпидемии». Производители фототехники с мировым именем, такие как Canon, Nikon, Sony были вынуждены официально заявить о проблемах CCD матриц в своих продукциях.

Список моделей аппаратов, где мог проявиться дефект, был удручающе велик, который, при желании, можно было изрядно пополнить. В список попали не только фотоаппараты, но и видеокамеры, PDA.

Объяснить, почему одинаковый дефект ССД сенсоров встречается в аппаратах разных фирм, можно тем, что большинство производителей используют в своих аппаратах матрицы одного и того же разработчика и завода-изготовителя.

Мы не проводили никаких исследований и не изучали причины, приведшие к столь печальным последствиям, а выскажем лишь свое мнение.

На наш взгляд, завод производитель CCD матриц из страны с высоким уровнем жизни и, соответственно, с дорогой рабочей силой с целью снижения себестоимости выпускаемой продукции был переведен в страну с менее дешевой рабочей силой (ну, знаете, сейчас это «модно»). В какой то момент реорганизации производства произошел технологический сбой.

По-другому объяснить столь длительный период выпуска бракованной продукции как то не получается.

Неисправности фотоаппаратов для устранения которых требуется замена CCD матрицы

Проявление неисправности может быть разнообразным - это нет изображения с объектива, изображение нормальное, но на отснятом кадре горизонтальные полосы, снимок получается матовым, последняя неисправность очень похожая на неправильную работу затвора, но и из за неисправной матрицы дефект попадался неоднократно, изображение размазано всеми цветами радуги (еще этот дефект получил название "северное сияние"). Ниже «галерея фотографий сделанных фотоаппаратами с неисправными CCD сенсорами», где наглядно можно увидеть все разнообразие проявления дефектов.

Причины или чем вызвано такое разнообразие:

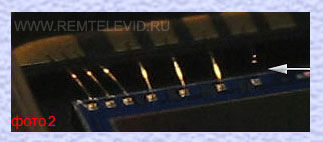

Если посмотреть на неисправную матрицу через лупу со стороны рабочей поверхности, то можно увидеть оторванные проводники, идущие от кристалла ПЗС матрицы к ее выводам (см. фото2, оторванный вывод указан стрелкой). Проявление неисправности зависит от номера вывода, который оторван или имеет плохой контакт.

Кратко, в форме обмена опытом или секреты ремонта фотоаппаратов, рассмотрим несколько моделей, которые поступали в нашу мастерскую, с указанием моделей и типа матрицы:

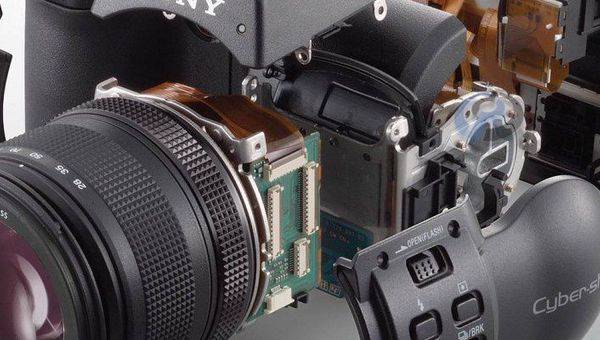

1) Фотоаппарат Sony DSC-F717, изображение с объектива размазано всеми цветами радуги. Выход из строя ПЗС матрицы установленной на плате с маркировкой CD-408 1-686-185-1

2) В мастерскую поступил цифровой фотоаппарат Nikon E5700. Клиент к походу в мастерскую подготовился основательно, неисправность фотоаппарата изложил в письменном виде (публикую ниже без редакции)
- Первые признаки неисправности связанные с изображением начали проявляться примерно 1,5 года назад. Изображение в видоискателе выглядело черно-белым, очень малоконтрастным, разделенным светлыми горизонтальными полосками расположенными на одинаковом расстоянии друг от друга. Количество полос было от 15 до 20. Неисправность не исчезала после включениявыключения фотоаппарата. По прошествии какого-то времени фотоаппарат начинал работать нормально. С течением времени вид неисправности менялся. Сейчас неисправность выглядит как сильно размазанное изображение.
- Неисправной, в этом цифровом фотоаппарате, CCD матрица, тип матрицы ICX282AK, после замены которой аппарат заработал нормально.

3) Ремонт фотоаппарата Minolta Dimage A1. Нет изображения с объектива, изображение размазано или с горизонтальными полосами - дефект CCD матрицы. Тип матрицы ICX465AQ, фирма производитель Sony.

4) Цифровой фотоаппарат Minolta Dimage 7i неисправность CCD матрицы, тип матрицы ICX282AQF.

5) Цифровой фотоаппарат Sony DSC-P12 CCD матрица ICX455AQF.

Фото галерея снимков сделанных фотоаппаратами с неисправными CCD матрицами
