Интересно ли вам посмотреть, что находится внутри дорогих суперзумов? Давайте посмотрим на разборку Panasonic Lumix DMC-FZ1000. Сайт iFixit уже сделал это и предоставил отчёт о проделанной работе.
Первое, что нужно сделать при разборке камеры – это вынуть аккумулятор. Нет необходимости снимать крышку батарейного отсека. Весь отсек будет удалён позже.
После поворота LCD-дисплея и откручивания нескольких винтов пришло время справиться с защёлками.
Это 3-дюймовый дисплей с разрешением 921 тыс. точек.
Теперь пришло время использовать самую маленькую отвёртку. Винты на корпусе должны быть выкручены.
После этого вы можете вытянуть заднюю панель. За ней находится большое количество ленточных кабелей. Их нужно удалить.
Открывается доступ к материнской плате. Открутив винты её можно вытащить. Самый большой чип – это процессор Venus Engine, но это не точно. Может быть это и не он. Особых пометок нет.

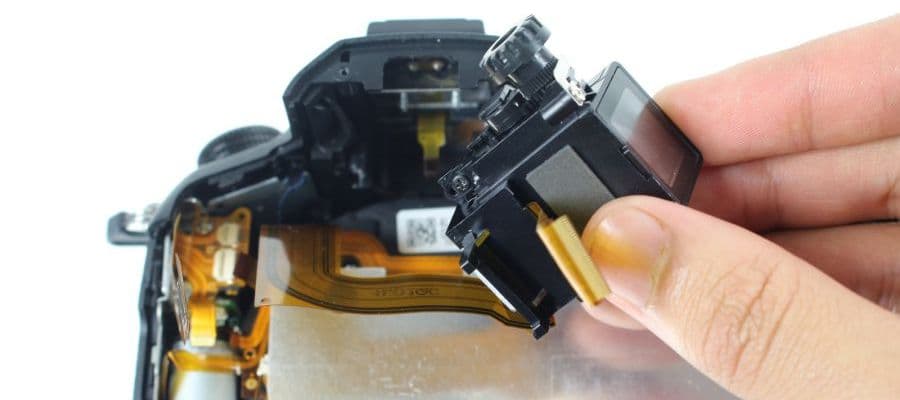

Далее можно перейти к электронному видоискателю, который имеет разрешение 2,36 миллиона точек.
Большое количество ленточных кабелей и винтов крепит объектив. Его не сложно отделить от корпуса. В том случае, если вы забыли, это 25-400mm F/2.8-4 супер зум объектив.
После демонтажа двигателя диафрагмы и еще большего количества шурупов и ленточных кабелей можно добраться до матрицы с разрешением 20MP, которая имеет размер 1 дюйм. Сенсор выполнен по технологии BSI CMOS.
Верхняя панель может быть отделена очень просто. При этом снимать панель нужно очень аккуратно, чтобы не оторвать провода.
Разборка близится к концу. Эта металлическая панель используется для отвода тепла. Она также снимается.
После удаления огромного количества винтов и кабелей остаётся не так много основных элементов камеры Panasonic FZ1000. Большинство из этих элементов состоят из ещё более мелких деталей, но мы не будем так глубоко заглядывать вовнутрь камеры. Собрать обратно это всё сложнее, чем разобрать. Как минимум нужно запомнить порядок разборки и собирать всё в обратной последовательности.
