Ремонт камеры SONY DSC-F828

Категории

Похожие статьи

Ремонт фотоаппаратов Sony DSC M1

В модельном ряду компании Sony этот фотоаппарат – трансформер - стоит особняком, неизменно привлекая к себе внимание.

Ремонт фотоаппаратов, неисправность и ремонт CF разъема

Одна из распространенных неисправностей в цифровых фотоаппаратах, где в качестве носителя, карты памяти, используется compact flash (см. фото слева), это погнутые или сломанные контакты разъема

Профессиональный ремонт фотоаппаратов, неисправности и ремонт объективов

Объектив в цифровом фотоаппарате - это сложный оптико-механический прибор, сочетающий в себе элементы точной механики и оптики.

Как протестировать объектив перед покупкой

Как протестировать объектив перед покупкой? Таким вопросом задаются те, кому важна техническая сторона фотографии. Фотолюбителю, купившему цифровую зеркалку для "творчества" и освоившему китовый объектив, уже хочется большего: более "светлые" линзы, более резкие, с хорошим "рисунком" и т.п. И конечно же приобретенная оптика должна соответствовать своей цене!

Для тех, у кого возникла возможность отремонтировать фотоаппарат SONY DSC-F828, будет полезен следующий обзор этого процесса.

Изюминкой этого фотоаппарата является поворотное крепление объектива, которое позволяет снимать с низкой или высокой позиции глядя в видоискатель.

Рассмотрим ремонт поворотного механизма. В рассматриваемом случае возник люфт этого механизма.

для ремонта понадобится только маленькая крестообразная отвертка с магнитом, пассатижи, шило и еще некоторый стандартный инструмент.

Рассмотрим не совсем стандартный способ устранения люфта. Стандартный будет понятен каждому, кто решится взяться за самостоятельный ремонт, поэтому рассмотрим способ, который поможет устранить проблему, встречающуюся не так часто.

1. Прежде всего нужно открутить шесть винтов. которые крепят левую панель объектива с клавишами управления. Очень аккуратно снимается эта панель и так же аккуратно вытягивается шлейф, который не позволит отложить эту панель далеко в сторону.

В рассматриваемом аппарате оказались ослаблены винты 1 и 4. Чтобы добраться до головки винтов и закрутить их, придется разбирать весь механизм.

Вот как выглядит этот механизм.

С другой стороны механизм выглядит несколько иначе. Для того, чтобы добраться до ослабленных винтов. нужно открутить три винта сверху и снять храповик. К сожалению открутить эти три винта невозможно. Они приклеены. Можно только испортить отвертку и сорвать головки винтов.

2. Именно факт невозможности открутить винты привел к появлению нестандартного подхода к ремонту.

Винты можно затянуть с другой стороны. Их нужно схватить пассатижами за выступающую резьбу и прокрутить против часовой стрелки.

Это испортит резьбу, но в данном случае другого выхода нет.

Закручивать винты следует очень аккуратно, чтобы не повредить шлейф и фиксатор.

Для того, чтобы закрутить винт №4 нужно убрать шлейф и фиксатор.

3. Нужно выкрутить серебристый шуруп, который удерживает экран и шлейфы. Используя шило нужно аккуратно расклеить экран. Он склеен внахлест. Его нужно развести в стороны.

Всё тем же шилом нужно приподнять коричневые шишки-защёлки и вытащить шлейф.

Из фиксатора аккуратно выводим два белых проводка. Теперь можно открутить сам фиксатор.

После всего проделанного можно затянуть последний винт так, как затягивались остальные.

Чтобы винты больше не раскручивались на их резьбы нужно капнуть краской или клеем.

Теперь нужно всё аккуратно собрать обратно.

Шлейфы должны быть вставлены до упора и защелкнуты коричневыми шишками.
Экран можно склеить скотчем.
Устанавливая панель с кнопками нужно удостовериться, что все шлейфы воткнуты.

Если каким-то образом окажутся открученными те винты, которые в данном примере раскрутить не удалось, придется разбирать механизм полностью.

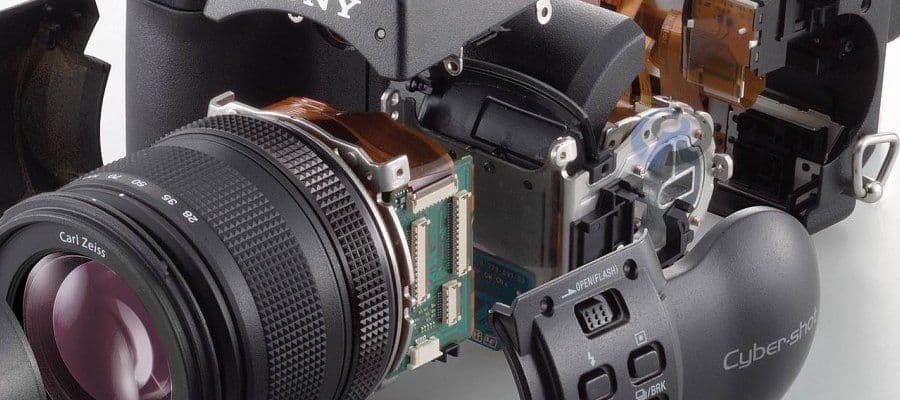

И несколько фотографий разобранного фотоаппарата SONY DSC-F828.

Вид объектива с обратной стороны SONY DSC-F828.

Корпус камеры без поворотного механизма. SONY DSC-F828.

Две половинки корпуса камеры SONY DSC-F828.

На основе материалов с сайта: koshcheev.ru/
