Система фазового автофокуса появилась уже очень давно. Многие фотографы жалуются на работу автофокуса определенных моделей фотоаппаратов, но на самом деле проблема не в камерах, а в самой системе фокусировки. Если почитать старые обзоры фотоаппаратов 2000-х годов, то можно увидеть, что проблемы с автофокусировкой были с самого начала появления системы фазового автофокуса и по сей день. Чтобы узнать, в чем заключается проблема, нужно разобраться с принципом работы автофокуса. Об этом и пойдет речь в статье.
Как работают DSLR камеры

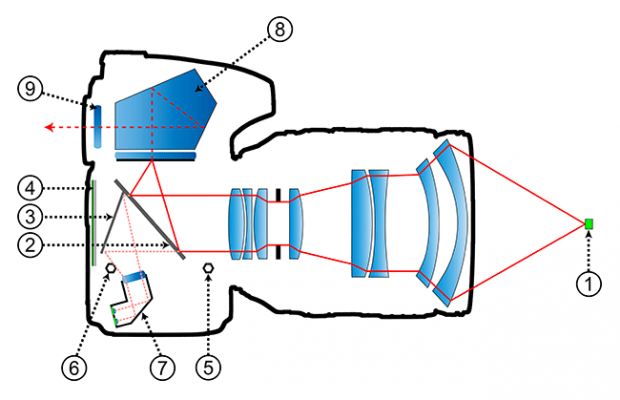

Чтобы разобраться в деталях фокусировки, нужно сначала разобраться с устройством цифровой зеркальной камеры.
- Световой поток
- Основное зеркало
- Второстепенное зеркало
- Затвор камеры и сенсор
- Диск для настройки основного зеркала
- Диск для настройки второстепенного зеркала
- Фазовый датчик
- Пентапризма видоискателя
- Видоискатель
Свет проходит через объектив и попадает на полупрозрачное основное зеркало. Оно отражает свет в пентапризму. Немного света проходит сквозь основное зеркало и попадает на второстепенное зеркало, которое отражает свет на фазовый датчик. В самом датчике находятся сенсоры. Для определения одной точки автофокусировки используется два датчика. Камера сравнивает сигналы, полученные с датчиков. При несовпадении сигналов автофокус подстраивает фокусировку, и сравнение производится еще раз.
Проблема фазового автофокуса заключается в том, что датчик подстраивает фокусировку таким образом, чтобы он получал оптимальное изображение, но основным датчиком камеры, на который производится запись изображения, является матрица, а она находится в другом месте. Для того, чтобы автофокус создавал идеальное изображение, которое будет записано матрицей камеры, расстояние от байонета до фазового датчика и до матрицы должно быть абсолютно одинаковым. Сдвиг на миллиметр приведет к неправильной работе автофокуса. Также работа автофокуса зависит от положения зеркал.
Принцип работы фазового датчика

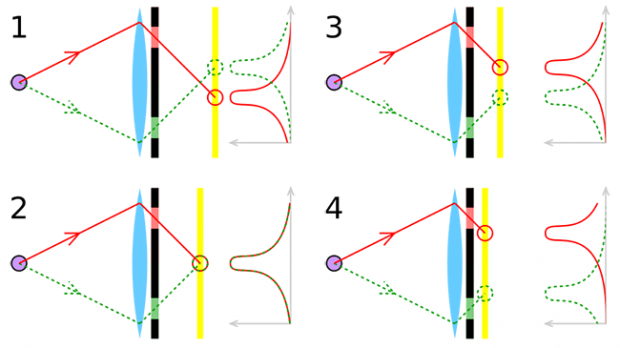

Свет, попадая в датчик, проходит через линзы и попадает на светочувствительные сенсоры. Когда фокусировка правильная, свет из краев линзы сходится в самом центре каждого сенсора. Если на обоих сенсорах изображение одинаковое - это значит, что фокусировка правильная. При неправильной фокусировке свет сойдется не в центре, а в других частях сенсора.
Фокусировки: 1 - очень близко, 2 - неправильно, 3 - очень далеко, 4 - чересчур далеко
Зная, где свет сфокусировался в датчике, можно вычислить в какую сторону и на какое значение нужно поправлять положение линз объектива.
После того, как датчик определяет, находится ли объект съемки в фокусе, он делает поправку фокусировки в случае отрицательного ответа. Поправка фокусировки с помощью линз объектива производится столько раз, сколько нужно для достижения нормальной фокусировки. Система работает очень быстро, поэтому все действия занимают доли секунд. Когда система сфокусировалась, фотоаппарат подает соответствующий сигнал. после этого можно нажимать на кнопку спуска затвора.

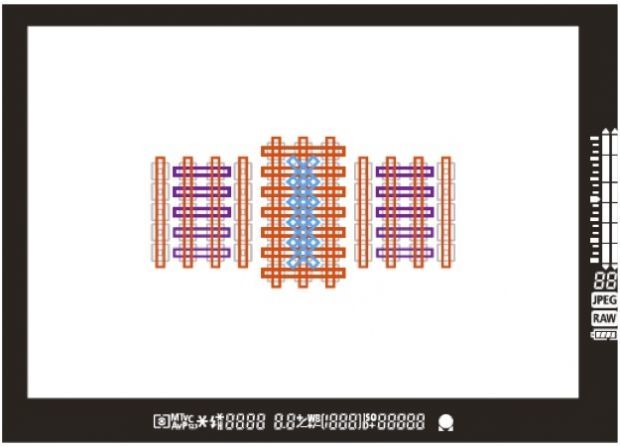

Мы рассмотрели принцип работы одного датчика (точки) автофокусировки, но в современных фотоаппаратах их много. Сейчас не трудно найти камеры, которые имеют 41 или даже 61 точку автофокусировки. Надежность и точность датчиков увеличивается. Появились более стабильные крестовые точки автофокусировки. Современные камеры с легкостью могут не только быстро выполнять фокусировку, но и следить за движущимися объектами.
Недостатки фазового автофокуса
Основной проблемой является неточность при сборке камеры на заводе. Если в процессе производства произошел малейший сбой и датчик или один из элементов, влияющих на его работу, были установлены не точно, то система будет работать с погрешностью. Производители знают об этой проблеме, и поэтому была разработана система точной настройки системы фокусировки. Во время тестирования выявляются камеры, имеющие проблемы и производится их дополнительная настройка.
В процессе калибровки проверяется в отдельности каждая точка автофокусировки. Каждая точка подвергается точной калибровке, и все изменения записываются в программу камеры. Таким образом, устраняются проблемы автофокусировки в производственных условиях.
